Ανιχνευτής όζοντος UV

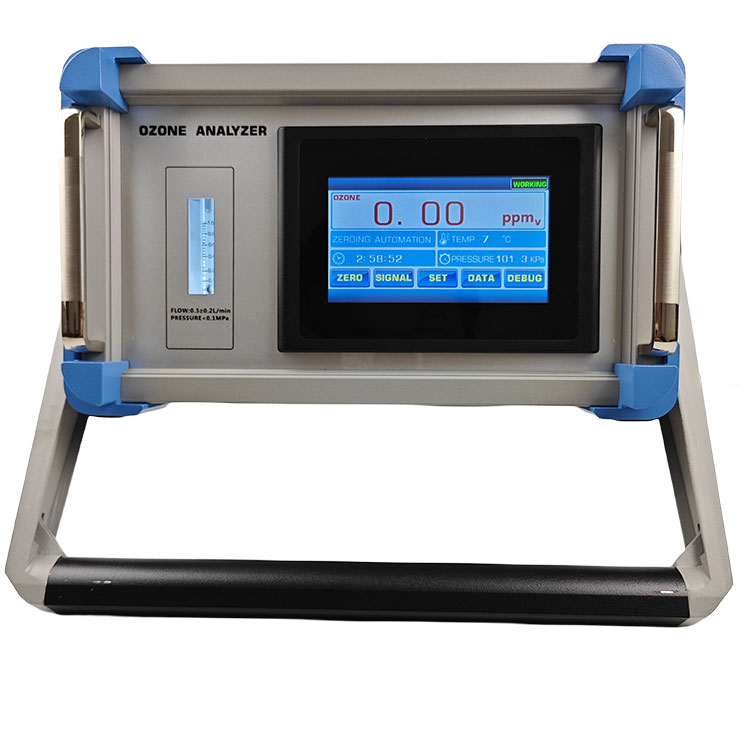

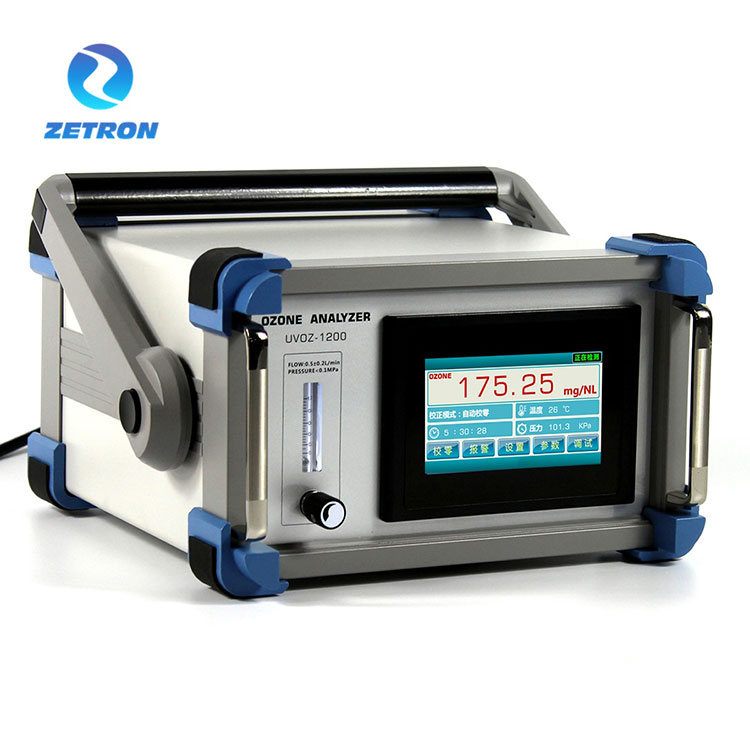

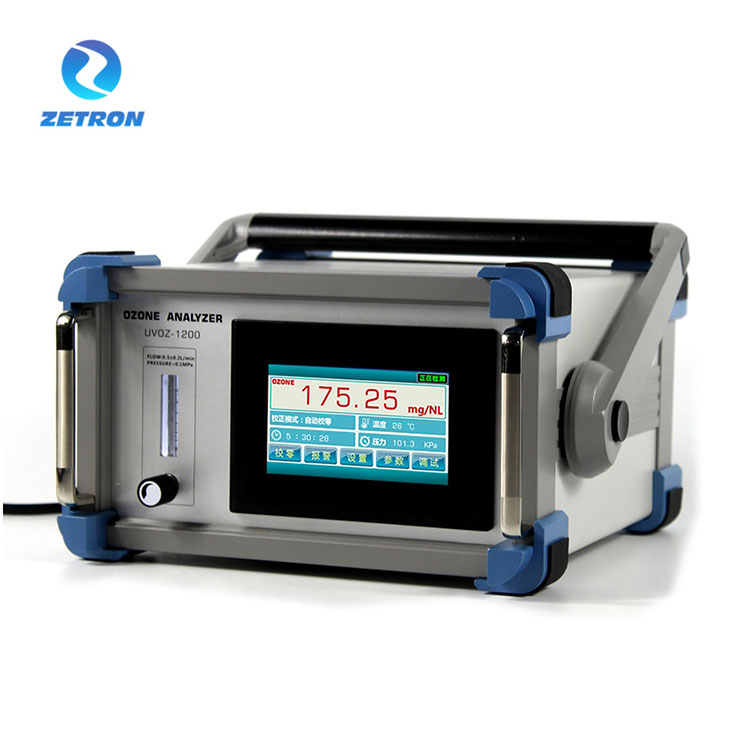

PTM600OZ UV Ανιχνευτής Όζοντος

Γενική Περιγραφή

Το UV Ozone Detector είναι ένα φωτόμετρο διπλής δέσμης με μικροεπεξεργαστή (UV 254 nm) για τη μέτρηση της περιεκτικότητας σε όζον στον αέρα ή το οξυγόνο.

Για την αξιολόγηση της περιεκτικότητας σε όζον στο αέριο δείγματος, ο ΑΝΙΧΝΕΥΤΗΣ UVOZONE μετρά την ακτινοβολία UV στο κανάλι μέτρησης, την ακτινοβολία UV στο κανάλι αναφοράς, τη θερμοκρασία και την πίεση στην κυψελίδα.

Ο αναλυτής όζοντος διαθέτει διεπαφή λειτουργίας οθόνης αφής, η οποία δείχνει τη συγκέντρωση του όζοντος σε πραγματικό χρόνο. Και η οθόνη αφής είναι επίσης με ένδειξη αντιστάθμισης πίεσης και θερμοκρασίας. Για το εύρος υψηλής συγκέντρωσης (g/Nm3), έχει τη λειτουργία εισόδου ροής, η οποία μπορεί να εμφανίσει την έξοδο της γεννήτριας όζοντος σε πραγματικό χρόνο. Το βασικό εξάρτημα υιοθετεί σύστημα υπεριώδους φωτός μακράς διάρκειας με τον χαλαζία υψηλής διαπερατότητας φωτός για να αποτρέψει τη μηδενική μετατόπιση από το να επηρεάσει την ακρίβεια ανίχνευσης. Δεν χρειάζεται να κλείσετε την είσοδο όζοντος κατά τον μηδενισμό για να διασφαλίσετε ότι ο εξοπλισμός μπορεί να λειτουργεί συνεχώς 24 ώρες.

Η συγκέντρωση του όζοντος εμφανίζεται είτε σε ποσοστό βάρους όζοντος (%wt/wt), σε γραμμάρια όζοντος ανά κανονικό κυβικό μέτρο αερίου δείγματος (g/Nm3) είτε σε ppmv (AQ: g/m3 ή ppm) στην αλφαριθμητική οθόνη. Η μονάδα συγκέντρωσης μπορεί να αλλάξει κατά τη λειτουργία.

Πρόσθετες τροποποιήσιμες παράμετροι είναι μεταξύ άλλων:

Ένδειξη μονάδας πίεσης (kPa)

Παράμετροι συναγερμού (υψηλό/χαμηλό όριο)

Φύση του φέροντος αερίου: αέρας ή οξυγόνο (συμπεριλαμβανομένου του PSA)

Παράμετροι διασύνδεσης RS-485

Έξοδος σήματος 4-20MA

Εγκατάσταση και σύνδεση ρεύματος

Για τη σύνδεση του δείγματος αερίου θα πρέπει να χρησιμοποιηθούν σωλήνες PTFE 6 x 4 mm (που θα σας προμηθεύσουμε κατόπιν αιτήματος). Το δείγμα αερίου πρέπει να συνδεθεί μέσω του φίλτρου αερίου δείγματος ("IN"). Η χρονική καθυστέρηση της μέτρησης της συγκέντρωσης εξαρτάται από

α) ο ρυθμός ροής του αερίου δείγματος,

β) το μήκος του σωλήνα μέχρι τον αναλυτή,

γ) τη διατομή του σωλήνα (συνιστούμε σωλήνωση 6x4 mm, όχι περισσότερο!),

δ) τη χρονική υστέρηση του ίδιου του αναλυτή. Στη συνιστώμενη ταχύτητα ροής 0,2 έως 1 l/min, η χρονική υστέρηση θα είναι 2 έως 0,4 δευτερόλεπτα με μήκος σωλήνα 6 x 4 mm 2 m.

Τα ακόλουθα σχέδια δείχνουν πιθανές διαμορφώσεις:

Μέθοδος δειγματοληψίας: δειγματοληψία θετικής πίεσης.

Διεπαφή οθόνης: Διασύνδεση λειτουργίας οθόνης αφής 4,3 ιντσών.

Διεπαφή περιεχομένου: Συγκέντρωση όζοντος, θερμοκρασία, πίεση.

Βοηθητικές λειτουργίες: αντιστάθμιση θερμοκρασίας, αντιστάθμιση πίεσης.

Μονάδα οθόνης: g/Nm3, mg/NL προαιρετική.

Ανάλυση οθόνης: 0,01 g/Nm3;

Ρυθμός ροής αερίου: 0,5L±0,2L/min;

Πίεση εισόδου:<0,1MPa;

Σφάλμα συγκέντρωσης: μέγιστο 0,5% FS;

Γραμμικό σφάλμα: μέγιστο 0,5% FS;

Μηδενική μετατόπιση:<± 0,3%. FS;

Χρόνος αντίδρασης: ≤ 1 δευτερόλεπτο;

Θερμοκρασία περιβάλλοντος: -30~80 ℃;

Μέθοδος διεπαφής αγωγού: γρήγορη σύσφιξη (ανοξείδωτος χάλυβας).

Διάμετρος δειγματοληψίας παράκαμψης: Φ 6 (6mm * 4mm).

Μέθοδος επικοινωνίας: RS-485;

Λειτουργία εξόδου: 4-20mA (ενεργό);

Τροφοδοσία: 24V DC;

Μέγεθος: 120 mm (ύψος) × 160 mm (πλάτος) × 60 mm βάθος.

Σημείωση: 1mg/L=1g/m3=467PPM;

Δωρεάν εγγύηση: 24 μήνες (για τον οικοδεσπότη).

Τυπική διαμόρφωση: αντιδιαβρωτικός μετρητής ροής, καταστροφέας εξάτμισης όζοντος, φίλτρο εισαγωγής όζοντος (σκόνης).

Χαρακτηριστικά προϊόντος:

Χαρακτηριστικά μέτρησης: πατενταρισμένη τεχνολογία με λειτουργία αυτόματης ρύθμισης μηδενικού σημείου, αρχή απορρόφησης υπεριώδους διπλής διαδρομής, ξένη πηγή φωτός υπεριώδους LED μεγάλης διάρκειας ζωής, συνεχής λειτουργία, διασφάλιση της σταθερότητας της συγκέντρωσης ανίχνευσης.

Μέθοδος δοκιμής: Μέθοδος απορρόφησης UV διπλής διαδρομής, σύστημα φωτεινής πηγής μεγάλης διάρκειας ζωής, υψηλή ακρίβεια μέτρησης.

Αρχή μέτρησης: Σύμφωνα με το νόμο Lambert Beer, οι ακριβείς μετρήσεις γίνονται μέσω της αρχής της φωτομετρικής απορρόφησης.

Σύστημα φωτεινών πηγών: Ξένο σύστημα υπεριώδους φωτός μακράς διάρκειας ζωής (πηγή φωτός υπεριώδους LED με φακό), με δωρεάν εγγύηση 2 ετών.

Χρήση: Συνιστάται η εγκατάσταση και η χρήση του σε εσωτερικούς χώρους, εξοπλισμένα με αδιάβροχα βύσματα αεροπορίας.

Σύστημα ελαφριάς πισίνας: Ξεχωριστή τεχνολογία ελαφριάς πισίνας, χωρίς διαρροές, αντοχή σε υψηλή πίεση και αντοχή σε κρούση αερίου δειγματοληψίας υψηλής ροής.

Έξυπνη αντιστάθμιση: Ενσωματωμένη αντιστάθμιση θερμοκρασίας και πίεσης και οθόνη, με αυτόματη λειτουργία

Η Δομή

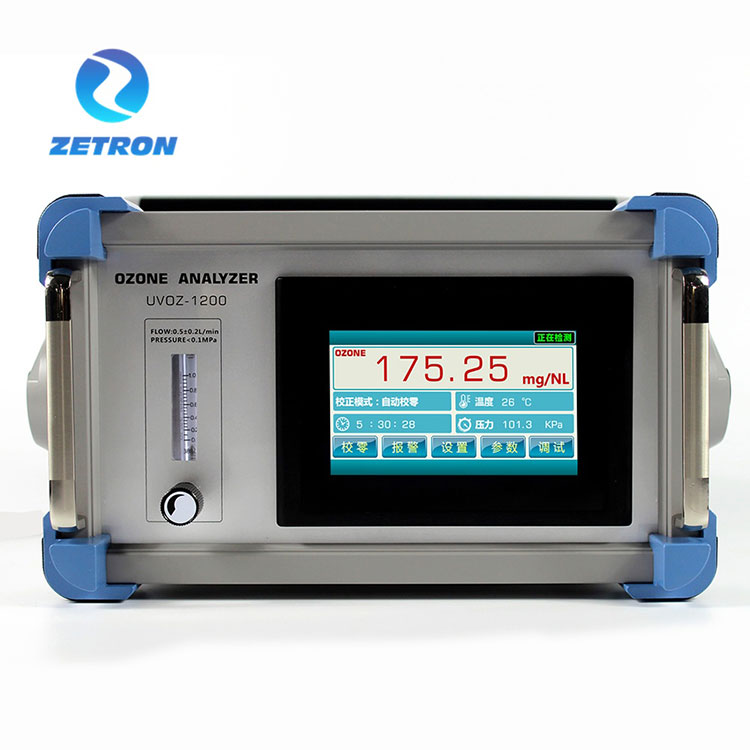

Πίνακας οθόνης και οθόνη προβολής

Είσοδος ισχύος, έξοδος σήματος, είσοδος όζοντος, έξοδος όζοντος

Είσοδος ισχύος:

Έξοδος τερματικού σήματος:

Η σύνδεση και η διαδικασία

ΑΝΙΧΝΕΥΤΗΣ ΟΖΟΝΤΟΣ UV, διάγραμμα σύνδεσης δειγματοληψίας παράλληλης διακλάδωσης

(Σημείωση: Συνιστάται η χρήση αυτής της διαδικασίας σύνδεσης, η χωριστή δειγματοληψία και η εξάτμιση της ατμόσφαιρας αφού περάσετε από τη συσκευή καταστροφής των καυσαερίων του όζοντος.)

ΑΝΙΧΝΕΥΤΗΣ ΟΖΟΝΙΟΥ UV, διάγραμμα σύνδεσης δειγματοληψίας σειράς

(Σημείωση: Όταν χρησιμοποιείτε αυτήν τη διαδικασία σύνδεσης, είναι σημαντικό να σημειώσετε ότι η πίεση στον αγωγό εξόδου της γεννήτριας όζοντος πρέπει να είναι σταθερή. Η αντιστάθμιση του ενσωματωμένου πομπού πίεσης θα προκαλέσει διακύμανση της ανιχνευόμενης τιμής συγκέντρωσης όζοντος εντός ενός συγκεκριμένου εύρους.)

Μοντέλο: ΑΝΙΧΝΕΥΤΗΣ ΟΖΟΝΙΟΥ UV

Εύρος μέτρησης: 0-300g/Nm3

Προαιρετικό εύρος: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Διάρκεια ζωής πηγής φωτός: περίπου 30000-50000 ώρες.
