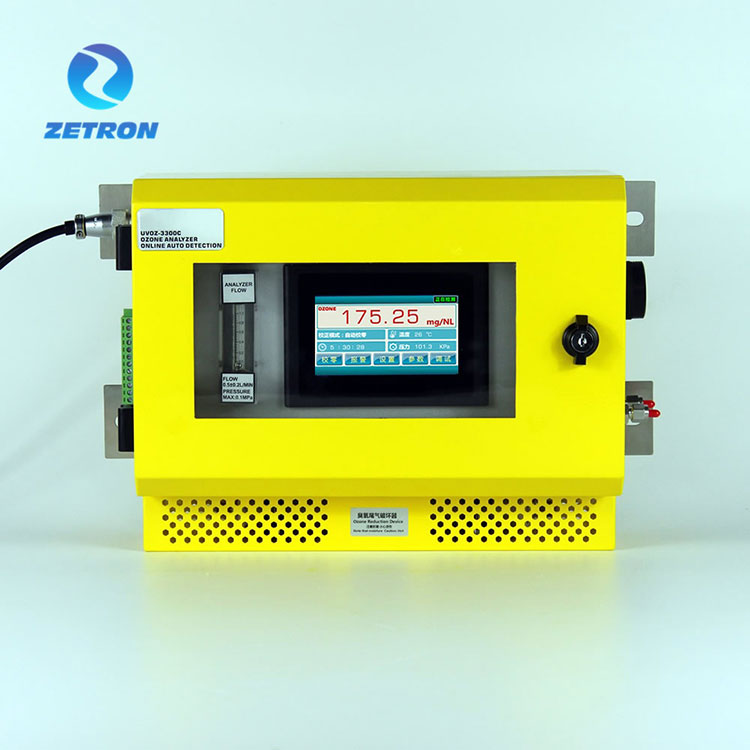

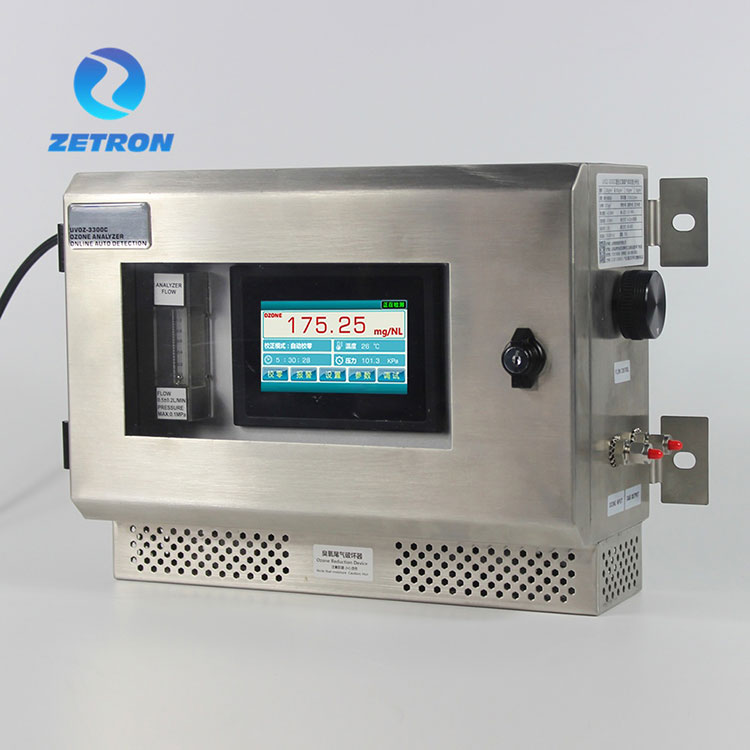

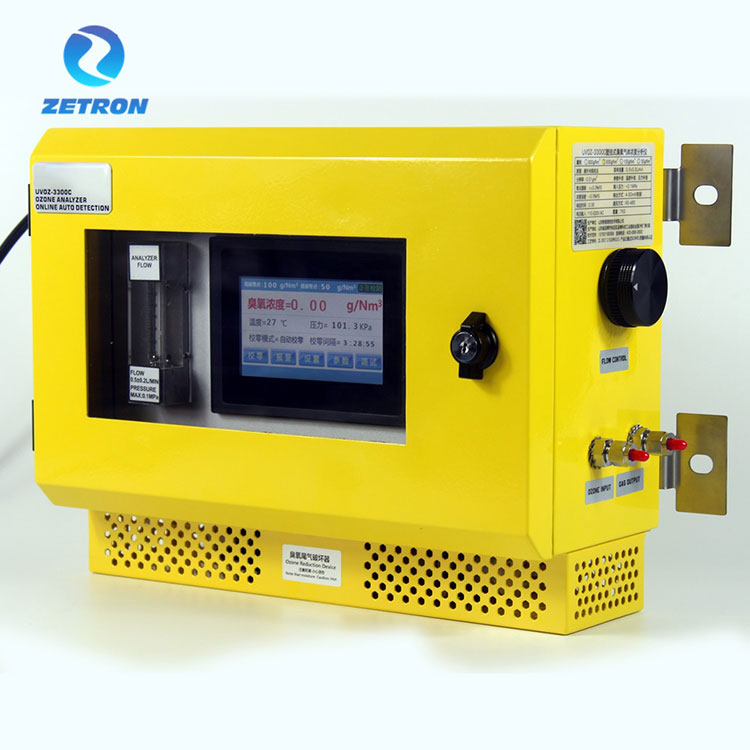

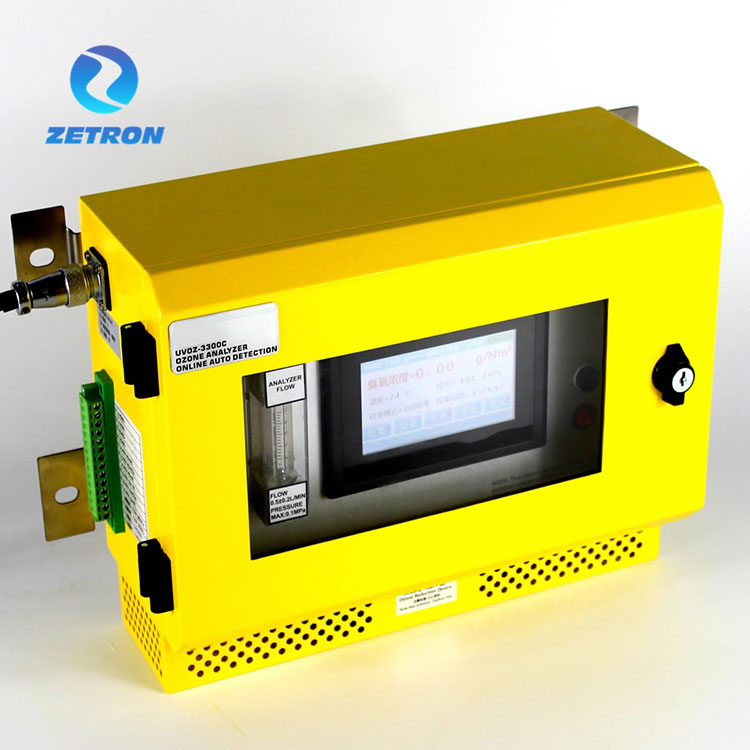

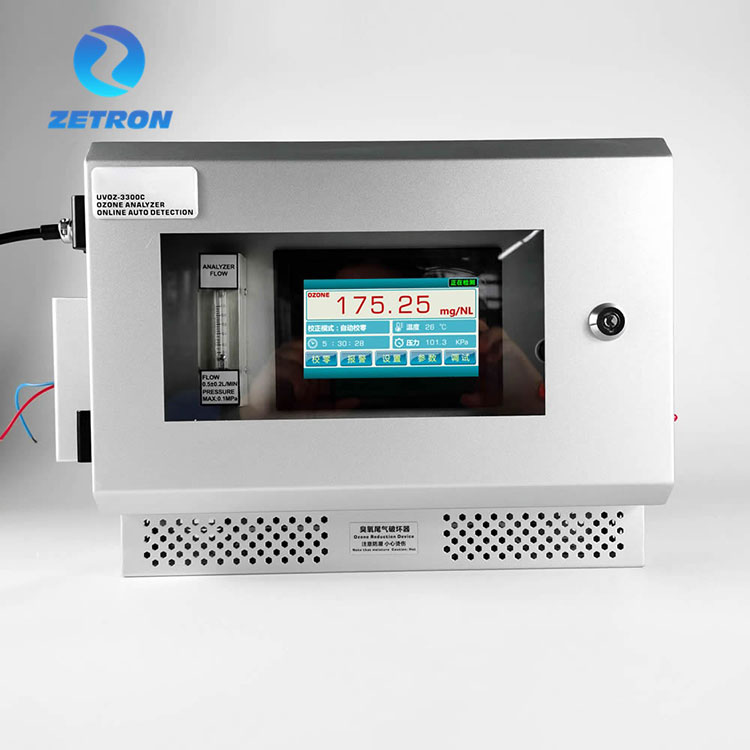

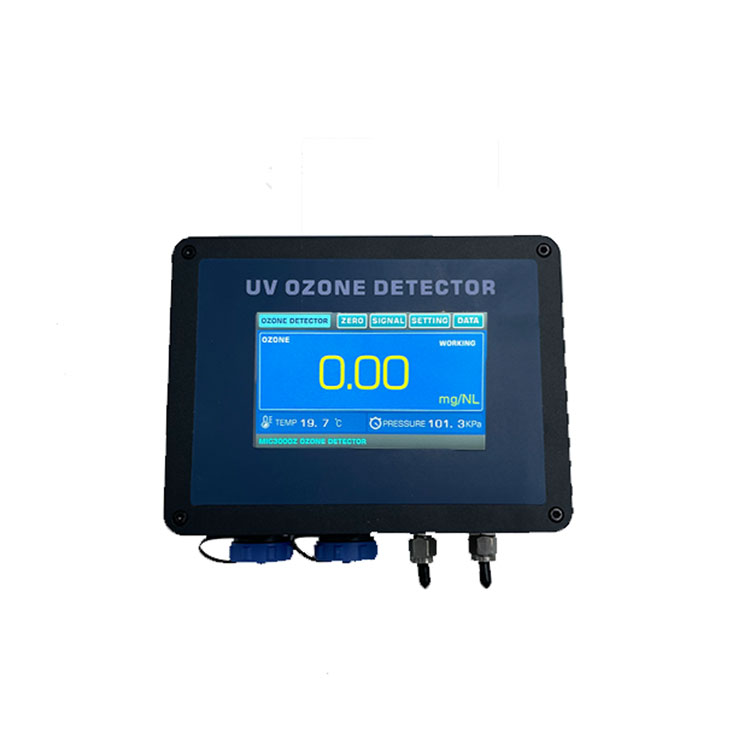

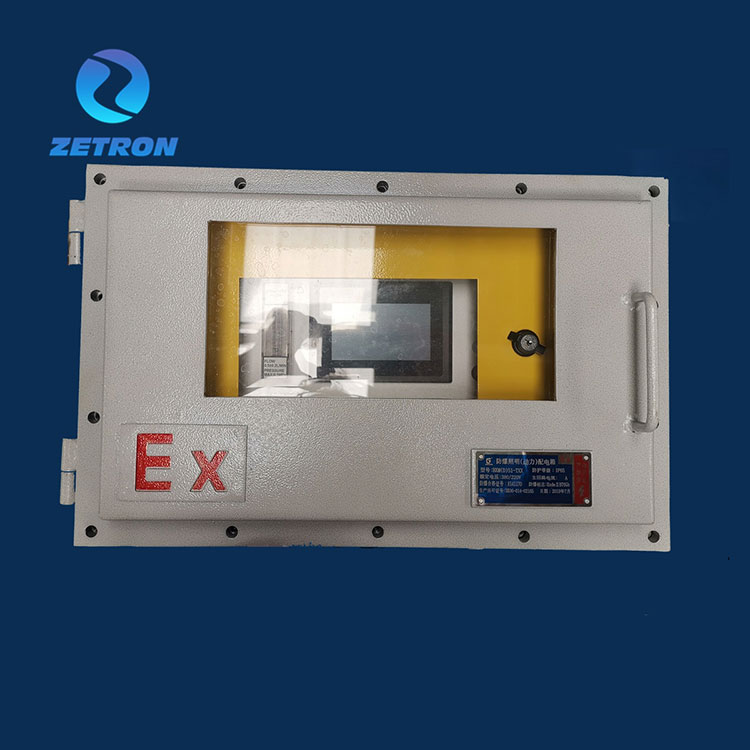

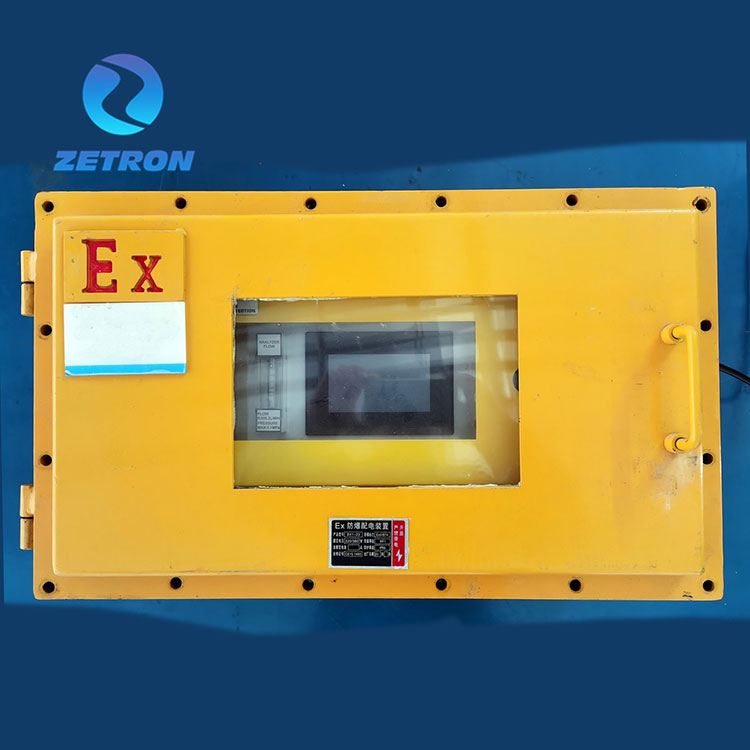

Αναλυτής όζοντος τοποθετημένος τοίχος

Με βάση το νόμο του Lambert Bill, ο αναλυτής της μέτρησης της μεταβολής της έντασης του σήματος φωτός πριν και μετά την απορρόφηση υπεριώδους ακτινοβολίας για τον υπολογισμό της τρέχουσας συγκέντρωσης του όζοντος. Ο εξοπλισμός υιοθετεί τον προχωρημένο σύστημα διπλής πηγής υπεριώδους ακτινοβολίας με το σύστημα ευφυής διαχείρισης του σωλήνα λαμπτήρα και διαχωρισμένη τεχνολογία φωτοκύτταρων που επιτρέπει στον αναλυτή να έχει τα χαρακτηριστικά της διαρροής, αντιπαράθεσης, αντιθερτίσματος, αντιπαράθεσης του αερίου.

Ο αναλυτής όζοντος που έχει τοποθετηθεί τοίχο έχει διεπαφή λειτουργίας οθόνης αφής, η οποία δείχνει τη συγκέντρωση όζοντος σε πραγματικό χρόνο. Και η οθόνη αφής είναι επίσης με οθόνη αντιστάθμισης πίεσης και θερμοκρασίας. Για την περιοχή υψηλής συγκέντρωσης (G/NM3), έχει τη λειτουργία της εισόδου ροής, η οποία μπορεί να εμφανίσει την έξοδο της γεννήτριας όζοντος σε πραγματικό χρόνο. Το συστατικό πυρήνα υιοθετεί το σύστημα φωτός UV μακράς διάρκειας με το χαλαζία διαμετακόμισης υψηλού φωτός για να αποτρέψει την μηδενική παρασυρόμενα να επηρεάσει την ακρίβεια ανίχνευσης. Δεν χρειάζεται να κλείσετε την είσοδο του όζοντος κατά το μηδενικό για να διασφαλίσετε ότι ο εξοπλισμός μπορεί να τρέξει συνεχώς 24 ώρες.

Η συγκέντρωση του όζοντος εμφανίζεται είτε σε ποσοστό βάρους όζοντος (%wt/wt), γραμμάρια όζοντος ανά κανονικό κυβικό μέτρο αερίου δείγματος (G/NM3) στην αλφαριθμητική οθόνη. Η μονάδα συγκέντρωσης μπορεί να αλλάξει κατά τη διάρκεια της λειτουργίας.

Πρόσθετες τροποποιημένες παράμετροι είναι μεταξύ άλλων:

Μονάδα οθόνης πίεσης (KPA)

Παράμετροι συναγερμού (υψηλό/χαμηλό όριο)

Φύση του αερίου φορέα: αέρα ή οξυγόνο (συμπεριλαμβανομένου του PSA)

RS-485 Παράμετροι διασύνδεσης

Έξοδος σήματος 4-20ma

Προαιρετική λειτουργία και λειτουργία εργασίας

 Τεχνικά χαρακτηριστικά

Η δομή

Είσοδος ισχύος:

Εγκατάσταση συναγερμού

Ενιαία έξοδος

Τη σύνδεση και τη διαδικασία

Διάγραμμα διαδικασίας δειγματοληψίας ενεργητικής πίεσης του αναλυτή όζοντος

Οδηγία λειτουργίας

【1】.

Αυτός ο αναλυτής χρησιμοποιείται για εσωτερική εγκατάσταση και λειτουργία. Συνιστάται να προθέρμανσε για 5 λεπτά και στη συνέχεια να μηδενιστεί μία φορά. Μπορεί να χρησιμοποιηθεί online για 24 ώρες. Δώστε προσοχή στην ασφάλεια της εξουσίας και του περιβάλλοντος όταν χρησιμοποιείτε. Είναι εξοπλισμένο με σύστημα παρακολούθησης πηγής LED UV και το σύστημα θα ρυθμιστεί ανάλογα με τη φωτεινότητα της πηγής φωτός. Εάν η μηδενική απόκλιση χωρίς όζον, μπορείτε να μηδενίσετε με το χέρι για να καθαρίσετε. Περιστασιακά, συμβαίνει μηδενική απόκλιση, η οποία μπορεί να αγνοηθεί.

【2】 Οι προειδοποιήσεις

① Αυτός ο αναλυτής του όζοντος χρησιμοποιείται για εσωτερικό και το περιβάλλον πρέπει να διατηρείται αεριζόμενο, ξηρό, κανένα άλλο διαβρωτικό αέρια. Συγκεκριμένα, εάν υπάρχει αμμωνία, υδρογόνο, υδρόθειο και άλλα αέρια στο περιβάλλον θα πρέπει να προστατεύονται έγκαιρα από τη διάβρωση. Οποιοδήποτε πρόβλημα που προκαλείται από αυτή την κατάσταση δεν είναι εντός της ελεύθερης εγγύησης.

Πρέπει να εγγυηθεί το αέριο ②clean και ξηρό όζον. Εάν χρειάζεται να ανιχνεύσετε τη συγκέντρωση του αέριο του όζοντος σε υγρά μέρη ή με λάδι, σκόνη, φίλτρα (φίλτρα καυσαερίων) και αφυγραντήρες (ηλεκτρονικοί συμπυκνωτές) πρέπει να εγκατασταθούν στην είσοδο του οργάνου. Διαφορετικά, οποιοδήποτε πρόβλημα που προκαλείται από αυτή την κατάσταση δεν είναι εντός της ελεύθερης εγγύησης.

Το ③IT απαγορεύεται αυστηρά για τη σύνδεση της εξόδου καταστροφής καυσαερίων στον κύριο αγωγό και το καυσαερίδες πρέπει να αδειάσει ή να καταστραφεί.

④Αν το όργανο δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, είναι απαραίτητο να ηλεκτριστεί τακτικά ο θερμαντήρας και να αποθηκεύσετε το όργανο κατά της υγρασίας

Ο καταστροφέας αερίου στην κατάσταση εργασίας θα είναι ενθουσιώδης, είναι αυστηρά απαγορεύεται η άμεση επαφή με το χέρι. Δώστε προσοχή στον καταστροφέα καυσαερίων θα είναι άκυρη εάν μακροπρόθεσμα στη μόνωση υγρασίας. Εάν βρεθεί η υπερχείλιση του αερίου του όζοντος στην έξοδο, επικοινωνήστε με την κατασκευή για να την αντικαταστήσετε.

⑥ Ο σωλήνας σύνδεσης εισόδου θα πρέπει να χρησιμοποιεί το υλικό PTFE.

Το φίλτρο αέρα του κατασκευαστή μπορεί να φιλτράρει μόνο σωματίδια σκόνης. Εάν ο χρήστης πρέπει να ανιχνεύσει το αέριο του όζοντος με ομίχλη πετρελαίου, ομίχλη νερού και άλλα μέσα, παρακαλούμε επικοινωνήστε με τον κατασκευαστή εγκαίρως για να προσαρμόσετε τη συσκευή προεπεξεργασίας.

Γ. Διεπαφή λειτουργίας

(Υψηλή συγκέντρωση 0-300g/nm3 0-200g/nm3 0-100g/nm3 0-50g/nm3)

Κύρια λειτουργία οθόνης κύριας διασύνδεσης

Η "εργασία", "βαθμονόμηση" και "σφάλμα" εμφανίζονται στην κάτω δεξιά γωνία της διεπαφής οθόνης της κύριας οθόνης.

● Εργασία: Εκτέλεση κατάστασης δοκιμής

● μηδενική: Το όργανο είναι σε μηδενική λειτουργία βαθμονόμησης

● Σφάλμα: Αποτυχία αναλυτή όζοντος. Επικοινωνήστε με τον κατασκευαστή εγκαίρως.

● Φόρτωση: Αφού ενεργοποιηθεί το όργανο, το ζεστό μηχάνημα εμφανίζει την κατάσταση φόρτωσης

Μενού μηδέν

Οι χρήστες μπορούν να επιλέξουν μεταξύ των λειτουργιών "χειροκίνητης μηδενικής βαθμονόμησης" και "αυτόματης μηδενικής βαθμονόμησης" ανάλογα με την κατάσταση.

Ο χρόνος αυτόματης μηδενικής βαθμονόμησης μπορεί να ρυθμιστεί από τους χρήστες ανάλογα με τις ανάγκες τους.

Όταν η τιμή συγκέντρωσης του όζοντος ανιχνεύεται ως ≥100g/nm3, ο κατασκευαστής συνιστά έναν αυτόματο χρόνο μηδενικής βαθμονόμησης 24-96 ωρών.

Κατά την ανίχνευση των τιμών συγκέντρωσης του όζοντος≤100G/NM3, ο κατασκευαστής συνιστά έναν αυτόματο χρόνο μηδενικής βαθμονόμησης 8-12 ωρών.

Το κουμπί "Χειροκίνητη μηδενική βαθμονόμηση", όταν ενεργοποιείται, εκτελεί μια μηδενική λειτουργία βαθμονόμησης στον αναλυτή συγκέντρωσης αερίου όζοντος.

Μενού

Οι χρήστες μπορούν να δημιουργήσουν "υψηλά σημεία συναγερμού" και "χαμηλά σημεία συναγερμού" ανάλογα με την κατάστασή τους. Το όργανο με δύο σετ εξόδου σήματος αναμετάδοσης, οι χρήστες μπορούν να συνδέσουν δύο σετ NO, COM, NC Relay Signals.

Όταν χρησιμοποιείτε σήματα ρελέ, πρέπει να σημειωθεί ότι τα σήματα αναμετάδοσης θα πρέπει να είναι εισροή ισχύος DC με μέγιστο 24V.Try για να αποφευχθεί η άμεση πρόσβαση σε σήματα ρελέ από το 220VAC.

Μενού ρύθμισης

ένα. Οι χρήστες μπορούν να ορίσουν "αντιστάθμιση θερμοκρασίας" για να φέρουν τιμές σε "ανοιχτές" και "κλεισίματος" θέσεις που με υπολογισμούς συγκέντρωσης όζοντος.

σι. Οι χρήστες μπορούν να ορίσουν "αντιστάθμιση πίεσης" για να φέρουν τιμές σε "ανοιχτές" και "κλεισίματος" θέσεις που με υπολογισμούς συγκέντρωσης όζοντος. Αυτός ο πομπός πίεσης του οργάνου υποστηρίζει τη δειγματοληψία άντλησης και την αντιστάθμιση ενεργού πίεσης.

ντο. Οι χρήστες μπορούν να επιλέξουν τη μονάδα όπως παρακάτω ανάλογα με την κατάσταση:

Πρόσθετη εξήγηση:

Οι μονάδες του G/NM3 & G/M3 NTP σημαίνουν τη συγκέντρωση του όζοντος στην τυπική θερμοκρασία (20 ℃ πιθανώς) και την τυπική πίεση (101,325 kPa) .g/m3 NTP

(NTP- Κανονική θερμοκρασία και πίεση, STP- Τυπική θερμοκρασία και πίεση）

Το G/NM3 είναι μια έκφραση διεθνούς έκφρασης. Η οθόνη ακολουθεί τη διεθνή πρακτική και υιοθετεί τον τρόπο έκφρασης της συγκέντρωσης G/NM3.

Δεδομένα μενού

Προβάλετε την κύρια οθόνη του μενού παραμέτρων.

Οι τιμές δεδομένων στο μενού παραμέτρων είναι οι ίδιες με τους δείκτες παραμέτρων που χρησιμοποιούνται από το τεχνικό προσωπικό του κατασκευαστή για να αξιολογήσουν την απόδοση του αναλυτή όζοντος. Αυτή η σελίδα παραμέτρων εμφανίζει τις διάφορες παραμέτρους του αναλυτή όζοντος υπεριώδους απορρόφησης διπλής διαδρομής, που χρησιμοποιείται για να προσδιορίσει εάν ο αναλυτής του όζοντος βρίσκεται σε κανονική κατάσταση ανίχνευσης και εμφάνισης.

● UVLED-R: Η αντίδραση είναι η πηγή φωτός UV απουσία παραμέτρων έντασης φωτός αερίου.

● UVLED-M: Η παράμετρος έντασης φωτός της πηγής φωτός UV μετά τη διέλευση από το θάλαμο ανίχνευσης (ελαφρύ κύτταρο).

● Τα δεδομένα-μηδενικά και το Data-ABSR είναι μια τιμή δεδομένων παραμέτρων που λαμβάνεται από τον αναλυτή του όζοντος σύμφωνα με τον Algorzer του νόμου Bill Lambert και τον αλγόριθμο προγράμματος.

Κατάσταση συστήματος: Το "κανονικό" και το "σφάλμα" μπορούν να κρίνουν εάν ο αναλυτής του όζοντος μπορεί να λειτουργεί κανονικά σύμφωνα με τον υπολογισμό των παραμέτρων του οργάνου.

● Η τιμή του σήματος είναι η ικανότητα του χρήστη να επαναβαθμολογεί τα δεδομένα αισθητήρα συγκέντρωσης αερίου όζοντος με βάση αλλαγές στη συγκέντρωση της τρέχουσας σημασίας.

Ο λόγος αναφοράς αντικατοπτρίζει την ένταση της τρέχουσας πηγής φωτός LED με υπεριώδη ακτινοβολία όταν δεν έχει εκτεθεί σε αέριο.

Η τιμή αναφοράς αντικατοπτρίζει την παράμετρο της έντασης φωτισμού της υπεριώδους φωτός LED χωρίς να διέρχεται από το αέριο κατά τη διάρκεια της μηδενικής βαθμονόμησης.

Αυτόματη λειτουργία ρύθμισης: Το φόντο του οργάνου θα καταγράψει τη φωτεινότητα (τιμή αναφοράς) της υπεριώδους LED κατά τη διάρκεια της μηδενικής βαθμονόμησης. Όταν η φωτεινότητα της υπεριώδους LED αποκλίνει, το σύστημα θα διορθώσει αυτόματα τη φωτεινότητα του υπεριώδους LED, έτσι ώστε το μηδενικό σημείο του αισθητήρα συγκέντρωσης αερίου όζοντος να ρυθμίζεται αυτόματα εντός ενός ορισμένου εύρους, αποφεύγοντας αποτελεσματικά την απόκλιση μηδενικού σημείου.

Μενού εντοπισμού σφαλμάτων

Το μενού λειτουργίας εντοπισμού σφαλμάτων είναι οι βασικές ρυθμίσεις και για την ρύθμιση των παραμέτρων. Οι χρήστες δεν προσπαθούν να εισαγάγουν το μενού κωδικού πρόσβασης, όταν το σφάλμα κωδικού πρόσβασης έφτασε σε ορισμένες φορές, το όργανο θα κλειδωθεί αυτόματα με μπλε οθόνη.

Αυτή η διεπαφή φόντου και οι ρυθμίσεις του φόντου μπορούν να τροποποιήσουν και να τροποποιήσουν τις παραμέτρους του αναλυτή του όζοντος, όπως ο "συντελεστής συγκέντρωσης", "η φωτεινότητα της λάμπας UV", η "τιμή 4-20ma", η "θερμοκρασία", η πίεση "

【4】 Οδηγίες επικοινωνίας

● 4-20ma singal έξοδος

Η έξοδος σήματος 4-20mA είναι μια ενεργή έξοδος. Οι χρήστες μπορούν απευθείας πρόσβαση σε εξοπλισμό απόκτησης δεδομένων, όπως υπολογιστής με ένα chip ή PLC. Ποτέ μην φορτώνετε τάση στη θύρα σήματος 4-20mA.

● Επικοινωνία RS-485 (Λειτουργία επιλογής)

Σημείωση: Ρύθμιση διευθύνσεων στην οθόνη αφής!

● Επικοινωνία RS-485 (Λειτουργία επιλογής)

Λειτουργία επικοινωνίας: Modbus-RTU (RS－485) ；

Παράμετροι επικοινωνίας: 9600 ,8, N, 1 ；

Μορφή δεδομένων: Hexadecimal Leep, Hexadecimal Send

Διαβάστε την τιμή μητρώου:

Επιστροφή δεδομένων

Γράψτε μητρώο:

Τιμή επιστροφής:

7. Η συντήρηση

Στην κανονική χρήση, η πραγματική διάρκεια ζωής εξαρτάται από το περιβάλλον του χώρου. Συνιστάται η βαθμονόμηση του αναλυτή μία φορά κάθε 18 μήνες με το εργοστάσιο επιστροφής (η βαθμονόμηση είναι δωρεάν, ο χρήστης φέρει το τέλος επιστροφής και μεταφοράς). Στο σκληρό περιβάλλον, συνιστάται η βαθμονόμηση του αισθητήρα μία φορά κάθε 12 μήνες για να εξασφαλιστεί η εγκυρότητα των δεδομένων δοκιμών. Στοιχεία συντήρησης ως εξής:

(1) αν υπάρχει διαρροή στο σύστημα εισαγωγής · Είτε φοριέται ο σωλήνας σύνδεσης αερίου · αν ο σύνδεσμος είναι στερεωμένος.

(2) Δεν υπάρχει χαλάρωση ή θραύση της γραμμής τροφοδοσίας και της υποδοχής.

(3) Είτε υπάρχει διαρροή μέσα στον αναλυτή, είτε μπορεί να μυρίσει το αέριο του όζοντος.

(4) Άλλο ανώμαλο πρόβλημα.

Εάν συμβεί κάποιο από τα παραπάνω πρόβλημα, ενημερώστε τον κατασκευαστή το συντομότερο δυνατό.

8. Οι προειδοποιήσεις

Α. Απαγορεύεται αυστηρά να αποσυναρμολογείται και να συναρμολογείται ο εξοπλισμός. Οι ετικέτες πρέπει να διατηρούνται άθικτες σε χρήση, διαφορετικά δεν θα υπάρξει εγγύηση.

Β. Η συντήρηση πρέπει να έχει επαγγελματικό άτομο να λειτουργήσει.

Γ. Μην αποσυνδέετε αυθαίρετα και αποφύγετε την περιττή βλάβη κατά το άνοιγμα του εξοπλισμού.

Δ. Κρατήστε τον εξοπλισμό καθαρό, μην αγγίζετε την οθόνη με σκληρά αντικείμενα για να αποφύγετε το ξύσιμο της οθόνης.

Ε. Απενεργοποιήστε το τροφοδοτικό και αποτρέψτε την υγρασία όταν ο εξοπλισμός είναι κοντά.

ΣΤ. Σε περίπτωση μη φυσιολογικής κατάστασης, απενεργοποιήστε αμέσως την παροχή ρεύματος και κόψτε αμέσως την πηγή αερίου και επικοινωνήστε με τον κατασκευαστή εγκαίρως.

9. Η αποθήκευση

Το όργανο θα πρέπει να αποθηκεύεται σε ένα καλά αεριζόμενο, ξηρό και μη φορτιστικό περιβάλλον με θερμοκρασία περιβάλλοντος 10 ℃～＋ 40 ℃, η σχετική υγρασία που δεν υπερβαίνει το 80%. Το αέριο δειγματοληψίας με σχετική υγρασία όχι περισσότερο από 80% και η θερμοκρασία αερίου πρέπει να είναι 50 ℃～＋ 80 ℃.

10. όρος εγκυρότητας

Η διάρκεια ζωής του προϊόντος εξαρτάται από τον βαθμό γήρανσης της ηλεκτρονικής συσκευής. Μετά την αντικατάσταση της ηλεκτρονικής συσκευής γήρανσης, το προϊόν μπορεί να χρησιμοποιηθεί κανονικά.

Εύρος δοκιμών:	□ 0-300g/nm3	□ 0-200g/nm3	□ 0-100g/nm3
	□ 0-50g/nm3	□ 0-1000ppm
Ανάλυση εμφάνισης:	□ 0.01g/m Παρατήρηση: 1mg/L = 1g/m3 = 467ppm
Μονάδα εμφάνισης:	□ g/nm3 □ mg/nl □%wt
Μέθοδος δειγματοληψίας:	□ Δειγματοληψία ενεργής πίεσης □ Δειγματοληψία άντλησης
Διασύνδεση περιεχομένου:	□ Συγκέντρωση όζοντος □ Αντισταθμισμός θερμοκρασίας
	□ αντιστάθμιση πίεσης
Light Source Life:	Περίπου 30000-50000 ώρες
Διεπαφή εμφάνισης:	4,3 ίντσες οθόνη αφής Λειτουργία
Βοηθητική λειτουργία:	αντιστάθμιση θερμοκρασίας και πίεσης
Ροή δειγματοληψίας:	0,5L ± 0,2L/λεπτό
Πίεση εισόδου:	<0,1MPa
Σφάλμα συγκέντρωσης:	<0,3 ％ FS
Απόκλιση γραμμής:	<0,2 ％ FS
Μηδενική παρασυρόμενη:	<± 0,3%.fs
Χρόνος απόκρισης:	Το σήμα είναι 0,03S, η εμφάνιση είναι 0,3 S.
Θερμοκρασία περιβάλλοντος:	-20 ～ 50 ℃；
Δειγματοληψία διαμέτρου της σύνδεσης σειράς:	Παράκαμψη δειγματοληπτική δειγματοληψία (6*4mm Fast Twisting Interface) Samplingφ8 παράκαμψης (8*6mm Fast Twisting Interface)
Λειτουργία επικοινωνίας:	RS-485
Λειτουργία εξόδου:	4-20mA
Σήμα ρελέ:	Υψηλός συναγερμός, χαμηλός συναγερμός
Τροφοδοσία:	AC 110-220V ；

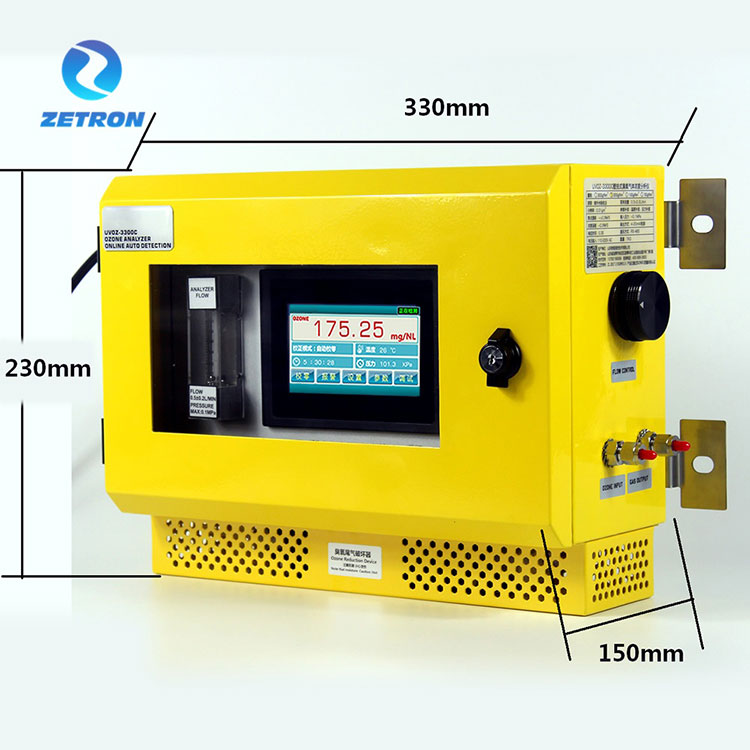

Διάσταση:	230mm (ύψος) × 330mm (πλάτος) × 150mm (βάθος)
Τυπική διαμόρφωση:	□ Αντισηπτικό Flowmeter □ Φίλτρο   .
