Παρακολούθηση διαλυμένου όζοντος

Προμηθευτής Οθόνης Διαλυμένου Όζοντος

Αρχή ανίχνευσης: Μέθοδος απορρόφησης διπλής διαδρομής υπεριώδους ακτινοβολίας, που χρησιμοποιείται για ανάλυση και ανίχνευση συγκέντρωσης διαλυμένου νερού όζοντος σε νερό βρύσης, καθαρό νερό ή βιομηχανία ημιαγωγών.

Εύρος μέτρησης: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Χαρακτηριστικά προϊόντος: Αυτή η οθόνη διαλυμένου όζοντος με υπεριώδη ακτινοβολία διαθέτει λειτουργία αυτόματης ρύθμισης εσωτερικής πηγής φωτός, η οποία μπορεί να ρυθμίσει τη φωτεινότητα της πηγής φωτός LED σε πραγματικό χρόνο με βάση τα δεδομένα φωτός αναφοράς του σημείου μηδέν για να διασφαλίσει τη σταθερότητα του σημείου μηδέν. Αυτός ο οπτικός αναλυτής συγκέντρωσης νερού όζοντος UV μπορεί να συνδεθεί παράλληλα ή σε σειρά με τον αγωγό νερού διαλυμένου όζοντος, που χρησιμοποιείται κυρίως για την ανάλυση και την ανίχνευση της συγκέντρωσης διαλυμένου νερού όζοντος σε νερό βρύσης, καθαρό νερό ή βιομηχανίες ημιαγωγών.

Αυτός ο αναλυτής διαλυμένου όζοντος διαθέτει λειτουργία συστήματος αυτόματης ρύθμισης με πηγή φωτός UV, η οποία μπορεί να ρυθμίσει τη φωτεινότητα της πηγής φωτός UV LED σε πραγματικό χρόνο σύμφωνα με τα δεδομένα φωτός αναφοράς για να διατηρεί σταθερά δεδομένα μηδενικού σημείου, διασφαλίζοντας τη σταθερότητα του σημείου μηδέν. Είναι κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας προϊόν της εταιρείας μας. Αυτός ο οπτικός αναλυτής συγκέντρωσης νερού όζοντος UV μπορεί να λειτουργεί συνεχώς χωρίς διακοπή για 24 ώρες.

Αναλυτής διαλυμένου όζοντος - Επισκόπηση προϊόντος

Ο αναλυτής συγκέντρωσης διαλυμένου όζοντος είναι μια άμεση μέτρηση της περιεκτικότητας σε όζον σε υπερκαθαρό νερό ή νερό σταθερής θολότητας χρησιμοποιώντας φασματοφωτομετρία υπεριώδους. Η προσαρμόσιμη έκδοση είναι το HF, το οποίο μπορεί να χρησιμοποιηθεί για υδατικό διάλυμα όζοντος υδροφθορικού οξέος 20%. Τα υλικά που έρχονται σε επαφή με το νερό του όζοντος περιλαμβάνουν PTFE, FFPM, PFA και χαλαζία ή ζαφείρι. Ο αναλυτής συγκέντρωσης νερού διαλυμένου όζοντος με UV OZ-300W είναι εξοπλισμένος με είσοδο και έξοδο και είναι εξοπλισμένος με διεπαφή λειτουργίας οθόνης αφής. Η έξοδος συνδέεται απευθείας με το PLC με γραμμές σήματος 4-20mA και RS-485.

Ο αναλυτής συγκέντρωσης διαλυμένου όζοντος διαθέτει λειτουργία συστήματος αυτόματης ρύθμισης με πηγή φωτός UV, η οποία μπορεί να ρυθμίσει τη φωτεινότητα της πηγής φωτός UV LED σε πραγματικό χρόνο σύμφωνα με τα δεδομένα φωτός αναφοράς για να διατηρεί σταθερά δεδομένα μηδενικού σημείου, διασφαλίζοντας τη σταθερότητα του σημείου μηδέν. Είναι κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας προϊόν της εταιρείας μας. Αυτός ο αναλυτής όζοντος μπορεί να λειτουργεί συνεχώς χωρίς διακοπή για 24 ώρες. Η ανώτερη σταθερότητα αυτού του αναλυτή συγκέντρωσης όζοντος επιτυγχάνεται μέσω της χρήσης ενός πραγματικού οπτικού συστήματος διπλής δέσμης και μιας εξαιρετικά μακράς διάρκειας υπεριώδους πηγής φωτός LED.

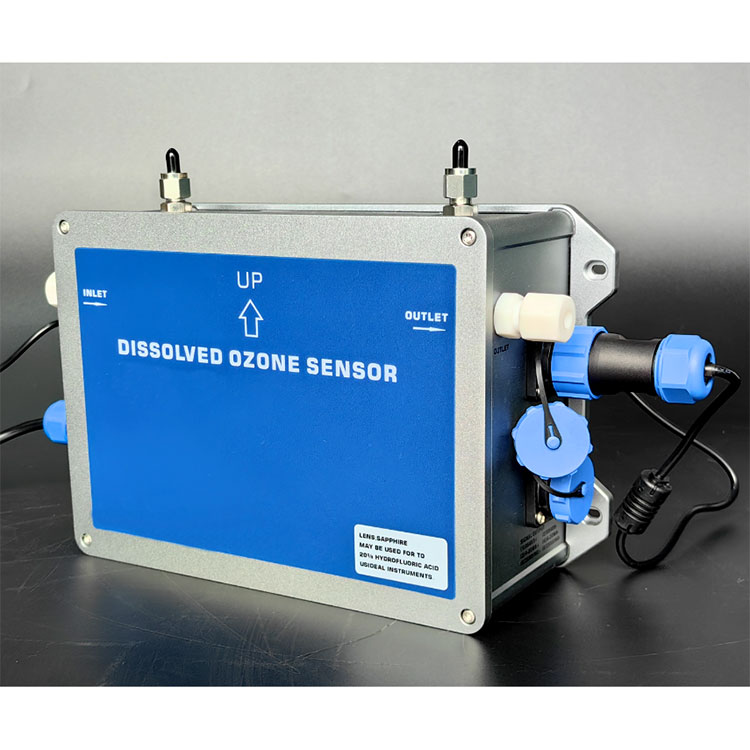

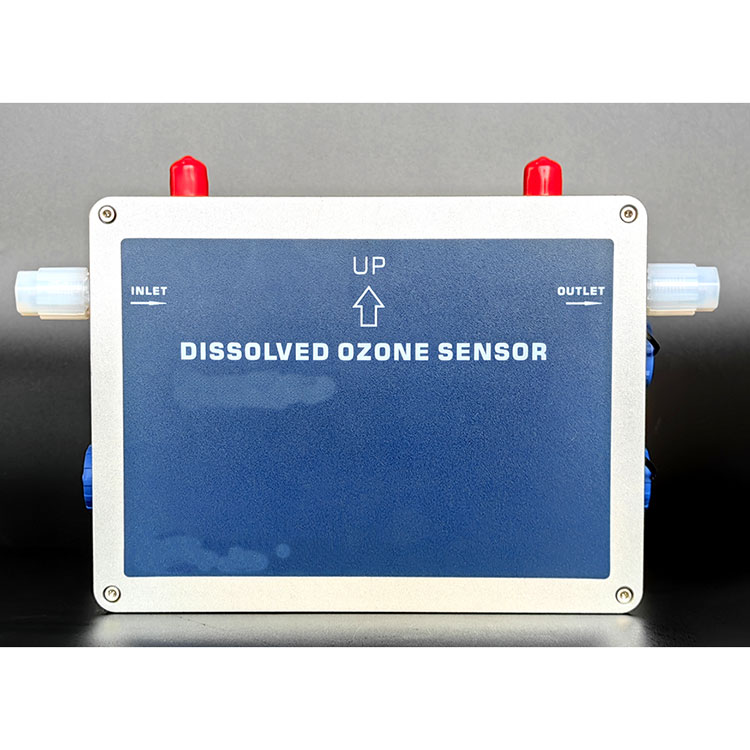

Το κέλυφος του αναλυτή συγκέντρωσης διαλυμένου όζοντος είναι ένα κέλυφος αλουμινίου με σχεδιασμό ανθεκτικό στο πιτσίλισμα, επίπεδο προστασίας: IP65, μέγεθος: 260x160x90 mm (ΠxΥxΒ) και βάρος περίπου 3 κιλά. Αυτός ο αναλυτής συγκέντρωσης νερού διαλυμένου όζοντος μπορεί να τοποθετηθεί στον τοίχο, με σχέδιο γάντζου στο πίσω μέρος. Όταν απαιτείται εγκατάσταση, παρέχονται τέσσερις βραχίονες στερέωσης.

Ο ρυθμός ροής εισόδου του αναλυτή συγκέντρωσης νερού διαλυμένου όζοντος είναι 200-300 ml/min. Εάν απαιτείται έλεγχος ροής, πρέπει να εγκατασταθεί βαλβίδα πεταλούδας ή μετρητής ροής στην έξοδο του αναλυτή συγκέντρωσης νερού διαλυμένου όζοντος. Αυτή η βαλβίδα γκαζιού πρέπει να βρίσκεται πίσω από τον αισθητήρα (ποτέ μπροστά του! Η εγκατάσταση μιας βαλβίδας γκαζιού στην είσοδο θα δημιουργήσει φυσαλίδες, επομένως απαγορεύεται αυστηρά η είσοδος νερού όζοντος με φυσαλίδες νερού στον αναλυτή νερού διαλυμένου όζοντος.)

Είναι απαραίτητο να διατηρείται η καθαρότητα του νερού εισόδου του αναλυτή συγκέντρωσης νερού διαλυμένου όζοντος και να διατηρείται η καθαρότητα των εσωτερικών αισθητήρων του αναλυτή νερού διαλυμένου όζοντος. Συνιστάται η βαθμονόμηση του σημείου μηδέν του αναλυτή συγκέντρωσης νερού διαλυμένου όζοντος κάθε 2 εβδομάδες. Κατά τη βαθμονόμηση του σημείου μηδέν, θα πρέπει να εισάγεται καθαρό νερό χωρίς όζον ή χρώμα

Αναλυτής διαλυμένου όζοντος - Χαρακτηριστικά προϊόντος:

Μέθοδος δοκιμής: Μέθοδος απορρόφησης UV διπλής διαδρομής, σύστημα φωτεινής πηγής μεγάλης διάρκειας ζωής, υψηλή ακρίβεια μέτρησης.

Αρχή μέτρησης: Σύμφωνα με το νόμο Lambert Beer, η ακριβής μέτρηση πραγματοποιείται μέσω της αρχής της φωτομετρικής απορρόφησης.

Εύρος μέτρησης: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Σύστημα φωτεινής πηγής: Ξένο σύστημα πηγών υπεριώδους φωτός μακράς διαρκείας (μήκος κύματος 253,7 nm), με δωρεάν εγγύηση 3 ετών.

Χρήση: Εγκατάσταση και χρήση σε εσωτερικούς χώρους, εξοπλισμένα με αδιάβροχα βύσματα αεροπορίας.

Σύστημα ελαφριάς πισίνας: Ξεχωριστή τεχνολογία ελαφριάς πισίνας, χωρίς διαρροές, αντοχή σε υψηλή πίεση και αντοχή σε κρούση υγρού δειγματοληψίας υψηλής ταχύτητας ροής.

Έξυπνη αντιστάθμιση: εξοπλισμένη με αυτόματη μηδενική ρύθμιση και λειτουργία αυτόματης αντιστάθμισης πηγής φωτός.

Μέθοδος λειτουργίας: Μπορεί να μηδενιστεί χειροκίνητα και κατά τη διάρκεια του μηδενισμού, είναι απαραίτητο να διασφαλιστεί ότι δεν υπάρχει υδατικό διάλυμα όζοντος στο όργανο.

Μονάδα οθόνης: mg/L, ppm προαιρετικά.

Εμφάνιση δεδομένων: Έγχρωμη οθόνη αφής υψηλής ευκρίνειας.

Λειτουργία εξόδου: 4-20mA, επικοινωνία RS485.

Αυτόματη ρύθμιση μηδέν: Μπορεί να ρυθμίσει τη φωτεινότητα της πηγής φωτός υπεριώδους LED σε πραγματικό χρόνο με βάση τα δεδομένα φωτός αναφοράς για να διατηρήσει σταθερά δεδομένα μηδενικού σημείου, διασφαλίζοντας τη σταθερότητα του σημείου μηδέν.

Πολλαπλές εκδόσεις:

Η κανονική έκδοση χρησιμοποιείται για νερό βρύσης και καθαρό νερό.

Η έκδοση HF μπορεί να χρησιμοποιηθεί για υδατικό διάλυμα όζοντος υδροφθορικού οξέος 20%.

Αναλυτής διαλυμένου όζοντος - Δομή και σύνθεση προϊόντος

【1】 Διαστάσεις τοποθέτησης στον τοίχο

【2】Πίνακας οθόνης και οθόνη προβολής

【3】Είσοδος ισχύος, έξοδος σήματος, είσοδος και έξοδος

Είσοδος ισχύος:

Έξοδος τερματικού σήματος:

Τερματικό DISSPLAY SIGNAL: χρησιμοποιείται για τη σύνδεση σημάτων απομακρυσμένης οθόνης (αυτό το μηχάνημα διαθέτει ήδη οθόνη προβολής)

Η διεπαφή αερίου πάνω από τον αναλυτή νερού διαλυμένου όζοντος με υπεριώδη ακτινοβολία χρησιμοποιείται για τη διεπαφή πεπιεσμένου αέρα. Εάν η θερμοκρασία του νερού του όζοντος είναι πολύ χαμηλή, συνιστάται η εισαγωγή πεπιεσμένου αέρα στο όργανο για να αποφευχθεί η συμπύκνωση στον εσωτερικό αγωγό νερού όζοντος του οργάνου.

 Αναλυτής διαλυμένου όζοντος - Διάγραμμα διαδικασίας σύνδεσης προϊόντος

Αναλυτής διαλυμένου όζοντος - Διάγραμμα σύνδεσης δειγματοληψίας διακλάδωσης θετικής πίεσης

(Συνιστάται η χρήση αυτής της διαδικασίας σύνδεσης για διαχωρισμό δειγματοληψίας. Λάβετε υπόψη ότι ο μετρητής ροής πρέπει να εγκατασταθεί στην έξοδο του αναλυτή νερού διαλυμένου όζοντος.)

Αναλυτής διαλυμένου όζοντος, διάγραμμα δειγματοληψίας αντλίας νερού αρνητικής πίεσης

(Συνιστάται η χρήση αυτής της διαδικασίας σύνδεσης για διαχωρισμό δειγματοληψίας. Λάβετε υπόψη ότι ο μετρητής ροής πρέπει να εγκατασταθεί στην έξοδο του αναλυτή νερού διαλυμένου όζοντος.)

Σημείωση: Ο κατασκευαστής του μετρητή ροής νερού διαλυμένου όζοντος είναι ένα εξάρτημα τυπικής διαμόρφωσης και η αντλία νερού αρνητικής πίεσης είναι προαιρετικό προϊόν. Μπορείτε να συμβουλευτείτε τον κατασκευαστή για να το αγοράσετε ξεχωριστά.

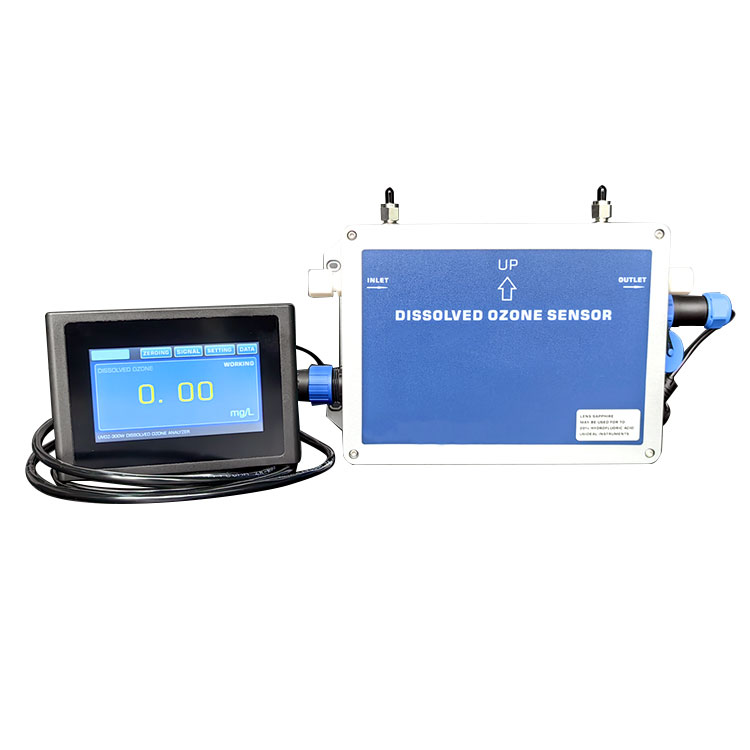

Σημείωση: Χωρίς έκδοση οθόνης, ο κατασκευαστής θα διαμορφώσει ξεχωριστά τα αξεσουάρ ενσύρματης οθόνης αφής (μήκος καλωδίου εντός 2 μέτρων)

Αναλυτής διαλυμένου όζοντος - Τεχνικές παράμετροι:
